किन मोल्ड आधारहरू र मानक भागहरूले मोल्ड जीवन निर्धारण गर्छन्?

मोल्डको आयु प्रायः गुहा सामग्री र मेसिनिंग परिशुद्धता द्वारा न्याय गरिन्छ। तर साँच्चै कुन कुराले निर्धारण गर्छ कि मोल्डले भरपर्दो र अनुमानित रूपमा यसको डिजाइन जीवनमा पुग्न सक्छ कि भनेर कसैले ध्यान दिँदैन।मोल्ड आधार र मानक भागहरू.

मोल्ड आधार कंकाल हो। मानक भागहरू जोडहरू हुन्। यदि कंकाल गलत छ र जोर्नीहरू ढीला छन् भने, उत्तम गुहा पनि टिक्दैन।

मोल्ड आधार: सबै कुराको लागि आधार

मोल्ड आधार सम्पूर्ण मोल्डको लागि वाहक हो। यसले सबै कार्यात्मक कम्पोनेन्टहरू - गुहा, कोर, इजेक्शन प्रणाली, कूलिंग प्रणाली, र गेटिङ प्रणाली-लाई एक सटीक ढाँचामा एकीकृत गर्दछ, तिनीहरू प्रत्येक खुला र नजिकको चक्रसँग ठ्याक्कै उही स्थितिमा फर्किने सुनिश्चित गर्दछ।

मानक मोल्ड आधार को मूल घटक

यी प्लेटहरू स्ट्याक गरिएका छन्, स्क्रूहरूसँग लक गरिएका छन्, र प्रत्येक चक्रमा स्थिति दोहोर्याउने क्षमताको ग्यारेन्टी गर्न गाइड पिन र बुशिङहरूमा भर पर्छन्।

मोल्ड आधारको लागि दुई मुख्य कार्यसम्पादन आवश्यकताहरू

कठोरता पहिले आउँछ। इंजेक्शन दबाब सयौं किलोग्राम प्रति वर्ग सेन्टिमिटर पुग्न सक्छ। यदि मोल्ड आधारमा कठोरता छैन भने, यो उच्च दबाबमा विकृत हुनेछ - विभाजन रेखा खुल्छ, फ्ल्यास देखिन्छ; कोर शिफ्टहरू, पर्खाल मोटाई असमान हुन्छ; इजेक्टर पिनहरू बाँध्छन्, र पूरै मोल्डलाई विच्छेद गर्नुपर्दछ।

परिशुद्धता दोस्रो हो। गाइड पिन र बुशिंगहरू बीचको फिट क्लियरेन्स, साथै प्रत्येक प्लेटको समतलता र वर्गताले मोल्ड खुल्छ र सजिलै बन्द हुन्छ र उत्पादन आयामहरू स्थिर रहन्छ कि भनेर सीधा निर्धारण गर्दछ।

 मानक भागहरू: सस्तो कम्पोनेन्टहरू जुन प्रायः असफल हुन्छन्

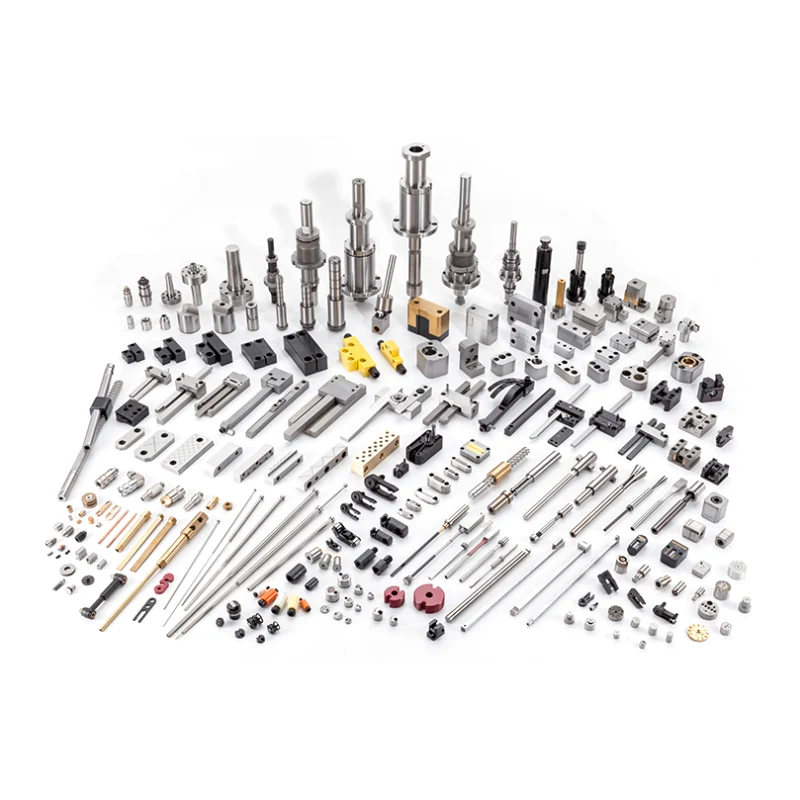

मानक भागहरू मोल्डमा सबै गैर-गुहा, गैर-कोर विनिमेय कम्पोनेन्टहरू हुन्। गाईड पिन, बुशिङ्स, इजेक्टर पिन, स्प्रिङ्स, सिलहरू, पत्ता लगाउने घण्टीहरू, लक गर्ने ब्लकहरू—ती सबै गणना हुन्छन्।

तिनीहरू सामान्य देखिन्छन्, तिनीहरू किन्न सस्तो छन्, तर सबै मोल्ड विफलताहरूको आधा भन्दा बढी यी घटकहरूमा फर्किन्छन्।

1. गाइड पिन र बुशिंग

निर्देशन प्रणालीले प्रत्येक नजिकको साथ चलिरहेको र स्थिर आधाहरूको सटीक पङ्क्तिबद्धता सुनिश्चित गर्दछ। धेरै मोल्ड विफलताहरू मार्गदर्शन सटीकताको हानिबाट सुरु हुन्छ।

सामाग्री: SUJ2 बियरिङ स्टिल वा SKD11 टुल स्टिल, HRC 58-62 मा उच्च-फ्रिक्वेन्सी इन्डक्सन कडा हुने, त्यसपछि रा 0.2-0.4 सतह फिनिसमा सटीक ग्राइन्डिङ।

फिट क्लियरेन्स: सामान्यतया ०.०२-०.०५ मिमी, मोल्ड साइजमा निर्भर गर्दछ। धेरै ठूलो, र कोर र गुफा गलत। धेरै सानो छ, र खोल्ने र बन्द गर्ने प्रतिरोध बढ्छ, गैलिंगको कारण।

असफलता मोड:

• अपर्याप्त स्नेहन वा असमान लोडिङको कारणले गर्दा पिनहरूमा गल्नु

• लगाएको बुशिंग → सेवा जीवनको अन्त्य; तिनीहरूलाई बदल्नुहोस्

• बेन्ट पिनहरू → इन्जेक्शन मेसिनबाट असंतुलित इजेक्शन वा गलत क्ल्याम्पिङ बलको कारणले गर्दा

2. इजेक्टर पिन, आस्तीन, र पुश रडहरू

इजेक्शन प्रणालीले मोल्डको कुनै पनि भागको उच्चतम साइकल आवृत्ति र सबैभन्दा जटिल लोडिङ देख्छ।

इजेक्टर पिन: SKH51 हाई-स्पीड स्टिल वा SKD61 हट-वर्क टुल स्टिलले बनेको, कडा टिप्सहरू सहित। गाइड प्वालसँग फिट क्लियरेन्स 0.015-0.025 मिमी हुनुपर्छ। धेरै तंग, र पिन बाँध्छ। धेरै ढीला, र फ्ल्याश इजेक्शन बिन्दुमा देखा पर्दछ।

इजेक्टर पिन ब्रेकेजको दुई मुख्य कारणहरू: डिमोल्डिङ प्रतिरोध केन्द्रबाट इजेक्शन बल अफ-सेन्टर हो, वा फिर्तीको समयमा पिन प्रभावित हुन्छ।

स्प्रिंग्स: इजेक्टर प्लेट फिर्ता गर्न जिम्मेवार। सबैभन्दा अनदेखी समस्या वसन्त थकान हो। दशौं हजार कम्प्रेसन पछि, नि: शुल्क उचाइ छोटो हुन्छ। इजेक्टर प्लेट पूर्ण रूपमा फर्कन असफल हुन्छ, र इजेक्टर पिनले अर्को बन्द हुँदा स्थिर आधामा प्रहार गर्दछ।

विधि जाँच गर्नुहोस्: प्रत्येक 100,000 चक्रहरूमा वसन्त मुक्त उचाइ निरीक्षण गर्नुहोस्। यदि यो मूल उचाइको 90% भन्दा कम छ भने बदल्नुहोस्।

3. सिल र बाफल्स

कूलिङ सिस्टम पानी चुहावट पसल भुइँमा सबैभन्दा सामान्य अचानक विफलता हो।

सिलहरू (ओ-रिंगहरू): उच्च-तापमान सिलिकन रबर वा फ्लोरोरुबरले बनेको, माथिल्लो तापमान सीमा 200°C र 260°C संग। विफलता उच्च-तापमान बुढ्यौली, कठोर, वा कम्प्रेसन सेटको कारणले हुन्छ। प्रत्येक 500,000 चक्र वा वार्षिक रूपमा बदल्नुहोस्, जुन पहिले आउँछ।

बाफल्स: स्थानीयकृत शीतलनको लागि पानीको प्रवाह दिशा रिडिरेक्ट गर्नुहोस्। सबैभन्दा सामान्य विफलता स्केल अवरोध हो - विशेष गरी कडा पानी भएको क्षेत्रहरूमा गम्भीर। नरम पानी प्रयोग गर्नुहोस् वा एन्टी-क्रोसन र एन्टी-स्केल additives थप्नुहोस्।

4. घण्टीहरू र लक गर्ने ब्लकहरू पत्ता लगाउने

पत्ता लगाउने घण्टीहरू: माथिल्लो क्ल्याम्पिङ प्लेटमा राखिएको, इन्जेक्शन मेसिन नोजलसँग केन्द्रित। गलत चयनले नोजल र स्प्रु बुशिङको बीचमा विलक्षणता निम्त्याउँछ—उत्तममा, सामग्री चुहावट हुन्छ; सबैभन्दा नराम्रो अवस्थामा, स्प्रू बुशिङ र नोजल दुवै क्षतिग्रस्त छन्।

लकिङ ब्लकहरू: स्लाइड (साइड-कोर) लकका लागि प्रयोग गरिन्छ। जब लगाइन्छ, लक बल अपर्याप्त हुन्छ, र स्लाइड इन्जेक्सनको दबाबमा पछाडि सर्छ, जसले उत्पादनको छेउमा फ्ल्यास हुन्छ। इन्डेन्टेसन वा पहिरनका लागि लक गर्ने सतहहरू नियमित रूपमा निरीक्षण गर्नुहोस्। समस्या निवारण गर्नु अघि फ्ल्यास देखिने प्रतीक्षा नगर्नुहोस्।

किन मानक भागहरू प्रायः असफल हुन्छन्

मानक भागहरू मोल्डमा सबैभन्दा सजिलै मानकीकृत, सस्तो, र कम देखिने कम्पोनेन्टहरू हुन्।

र ठ्याक्कै किनभने तिनीहरू सस्तो र अप्रत्याशित छन्, तिनीहरू प्रायः उपेक्षित छन्:

• गाईड पिनहरू सुख्खा हुन्छन् - कसैले जाँच गर्दैन

• स्प्रिङहरू स्न्याप नभएसम्म प्रयोग गरिन्छ

• ओ-रिङ्स चुहिन्छ, र कसैले तिनीहरूको वरिपरि टेप बेर्छ र दौडिरहन्छ

• इजेक्टर पिनहरू थोरै झुकेका छन्, तर "तिनीहरूले अझै काम गर्छन्"

यी सबै "यसले अझै काम गर्दछ" निर्णयहरूको संचयी परिणाम: केही डलरको मूल्यको वसन्त ब्रेक, इजेक्टर प्लेट जाम, सम्पूर्ण मोल्ड मर्मतको लागि मेसिनबाट तानिन्छ, उत्पादन क्षमताको घण्टा हराइन्छ, र मर्मत लागतमा हजारौं डलरको ढेर।

चयन सिद्धान्तहरू

मोल्ड आधार चयन

मानक पार्ट्स चयन

मर्मत: कुनै प्राविधिक जटिलता, मात्र कार्यान्वयन अनुशासन

मोल्ड आधार र मानक भाग मर्मत जटिल छैन। यसको आवश्यकता भनेको आवृत्ति र अनुशासन हो।

गल्ती निदान द्रुत सन्दर्भ

दमोल्ड आधार र मानक भागहरूउत्पादन कति सुन्दर देखिन्छ भनेर निर्धारण नगर्नुहोस् - त्यो गुहाको काम हो। तिनीहरूले एउटा मात्र कुरा निर्धारण गर्छन्: मोल्डले आफ्नो अभिप्रेत जीवनमा भरपर्दो र निरन्तर रूपमा भागहरू उत्पादन गर्न सक्छ।

एक गलत संरेखित कंकालले शक्ति प्रसारण गर्न सक्दैन, मांसपेशिहरु जतिसुकै बलियो भए पनि। कडा जोर्नी चल्न सक्दैन, चाहे जतिसुकै सक्षम अंग।

मोल्ड आधार चयन गर्दा, हल्कापनमा कठोरता, मूल्यमा सटीकतालाई प्राथमिकता दिनुहोस्। मानक भागहरू खरिद गर्दा, ब्रान्ड सबैभन्दा महँगो हुनु आवश्यक छैन, तर विशिष्टताहरू सही हुनुपर्छ। दैनिक मर्मतसम्भारमा, समय तालिकामा स्प्रिङ्हरू बदल्नुहोस्, गाइड पिनहरू नियमित रूपमा लुब्रिकेट गर्नुहोस्, र जीवनको अन्त्यमा पुग्दा सिलहरू परिवर्तन गर्नुहोस्। यी कार्यहरूका लागि कुनै प्राविधिक सीपको आवश्यकता पर्दैन - केवल एक चेकलिस्ट र यसलाई पालना गर्न अनुशासन।
